1. ¿QUÉ ES UN RETÉN Y POR QUÉ ES IMPORTANTE MEDIRLO BIEN?

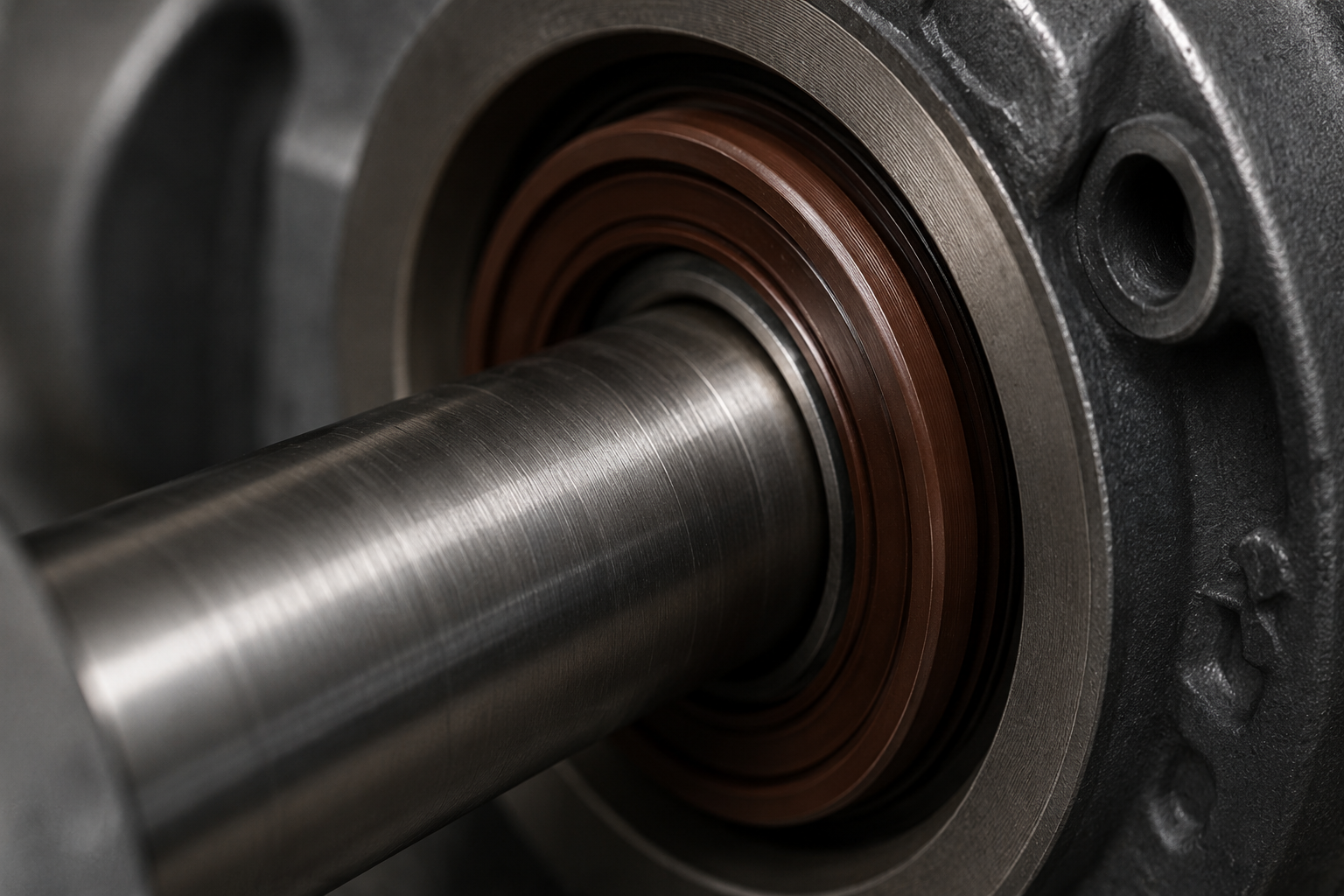

El retén es un sello que evita fugas de aceite o fluido entre partes móviles y estáticas en equipos industriales.
Una medida incorrecta puede generar fugas, desgaste prematuro y paros no programados.
2. ¿QUÉ MEDIDAS NECESITAS?

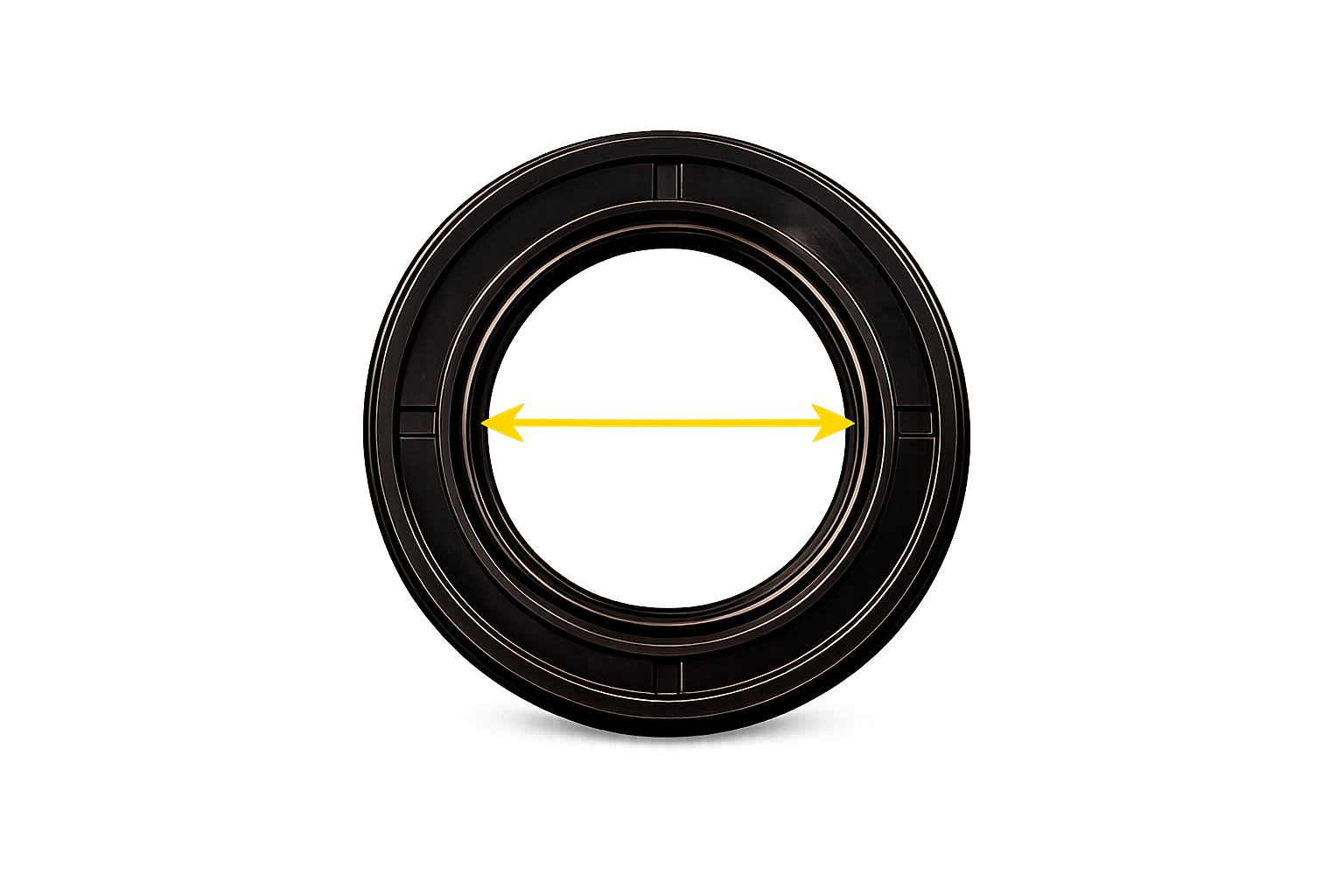

DIÁMETRO INTERIOR (d)
Medida del orificio interno del retén. Es la medida del eje o flecha.

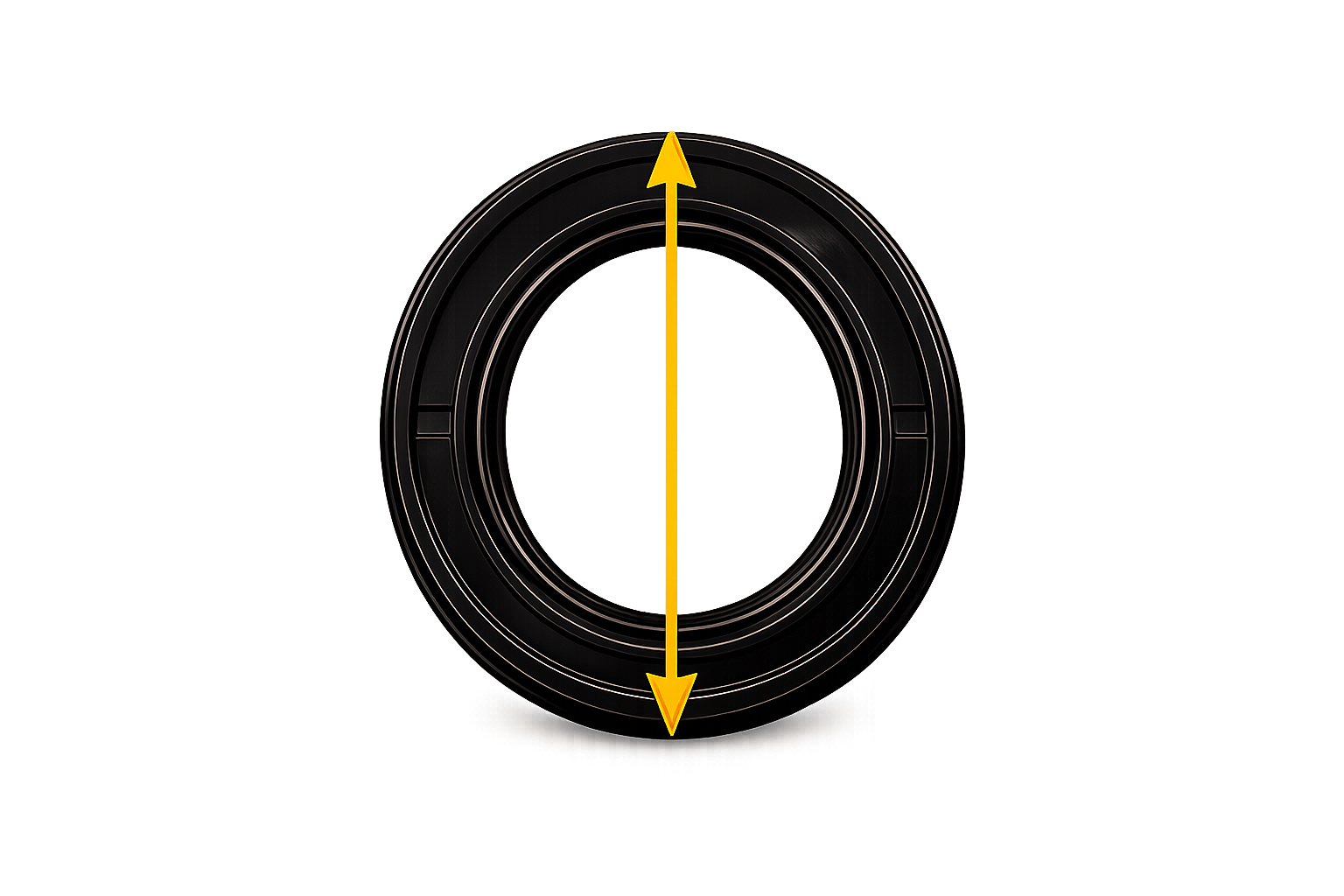

DIÁMETRO EXTERIOR (D)
Medida del exterior del retén. Debe coincidir con el diámetro del alojamiento.
ALTURA (H)
Grosor o altura total del retén. Es fundamental para asegurar el sellado correcto.
3. PASOS PARA MEDIR UN RETÉN CORRECTAMENTE

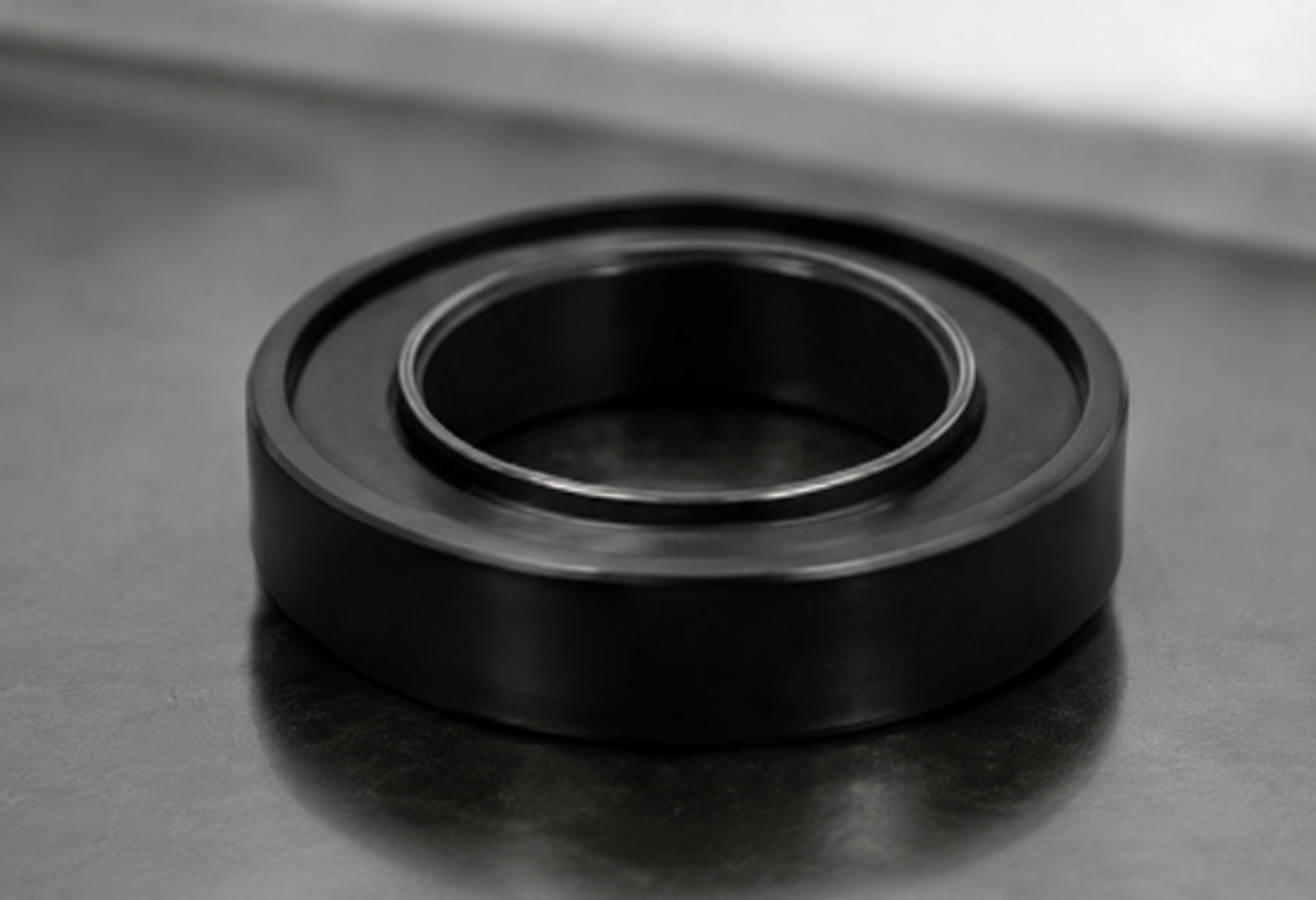

Asegúrate de que esté libre de suciedad y residuos.

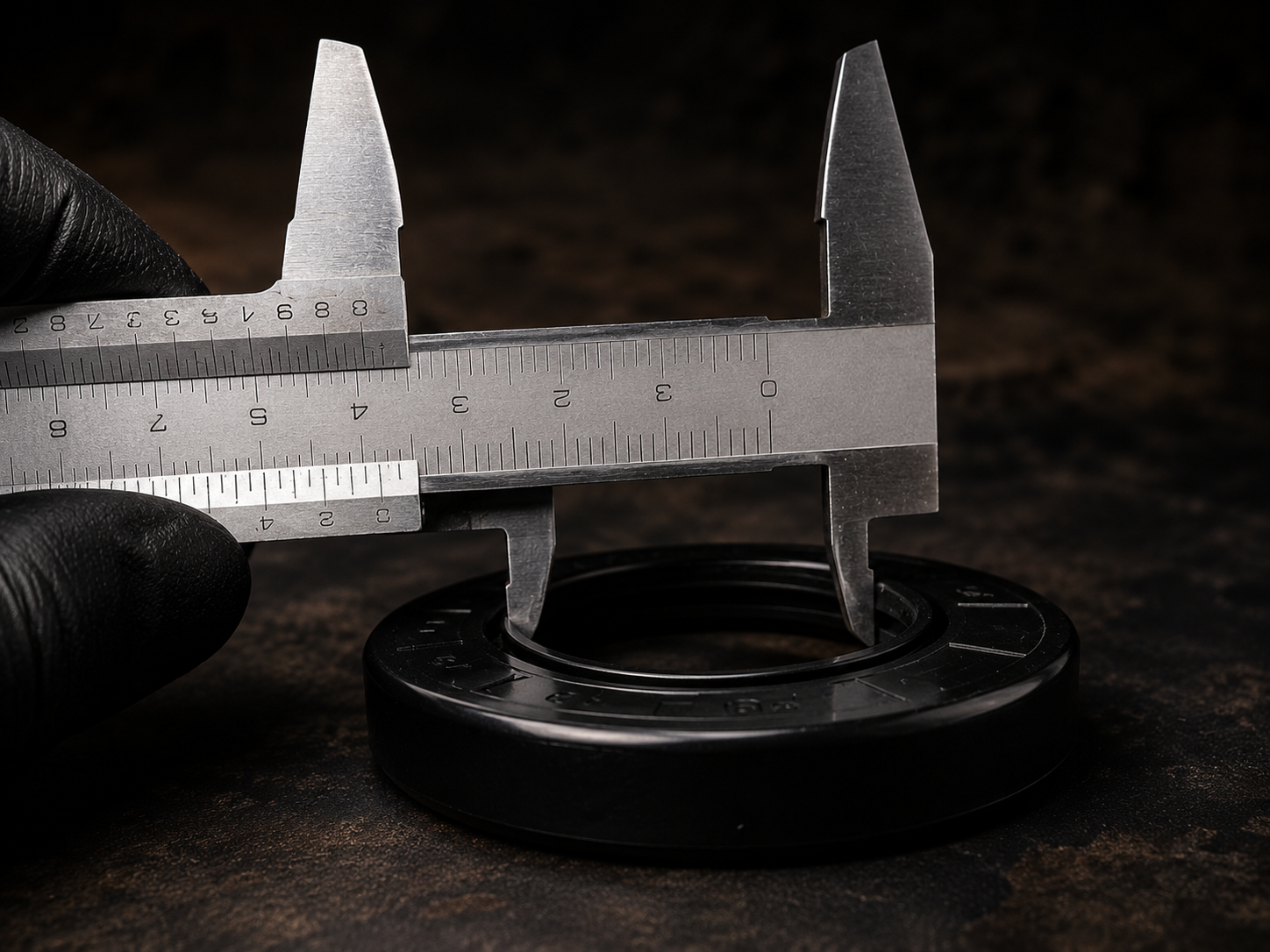

Usa un vernier o micrómetro para medir el diámetro interior.

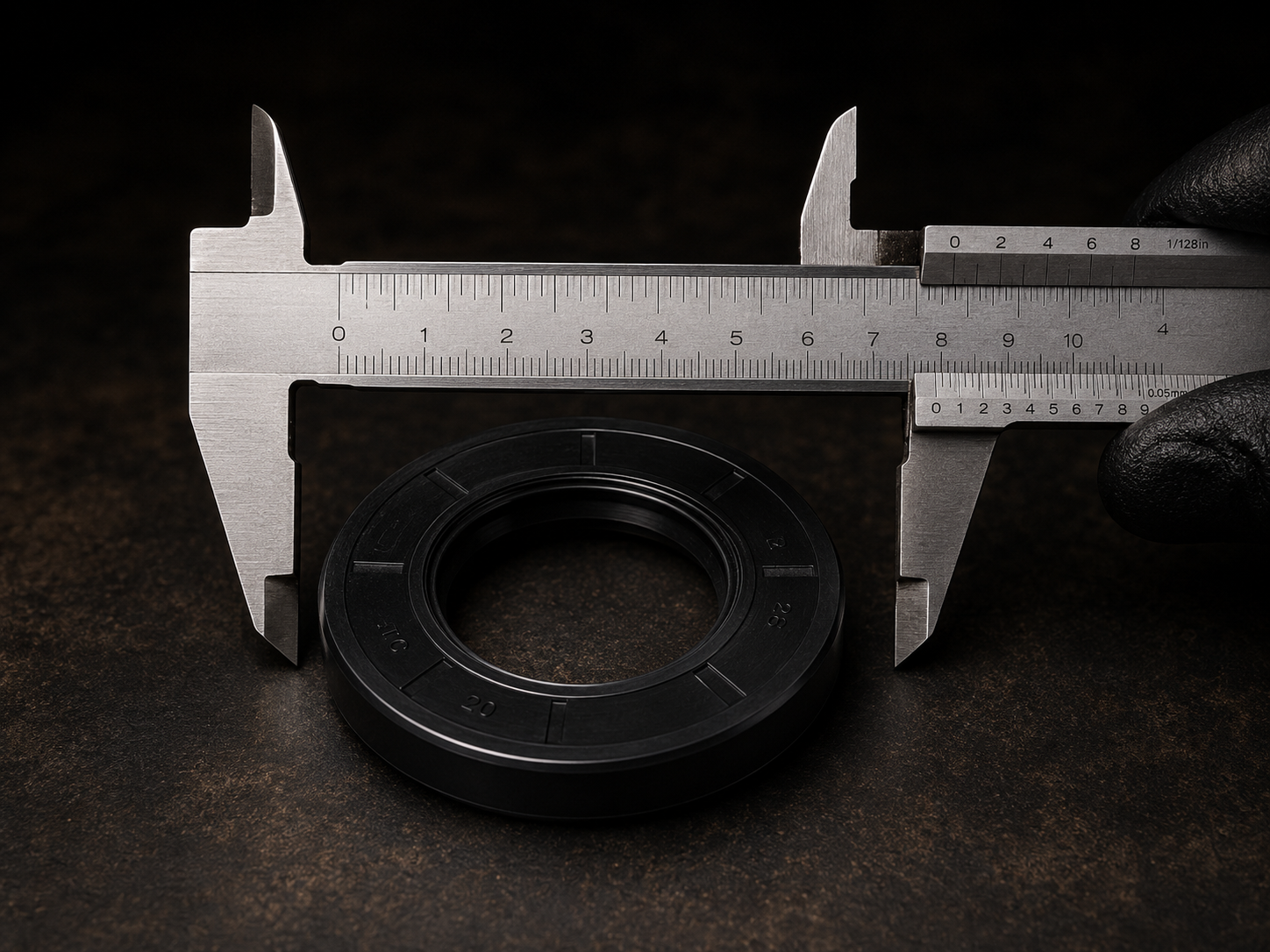

Coloca el vernier en la parte externa del retén.

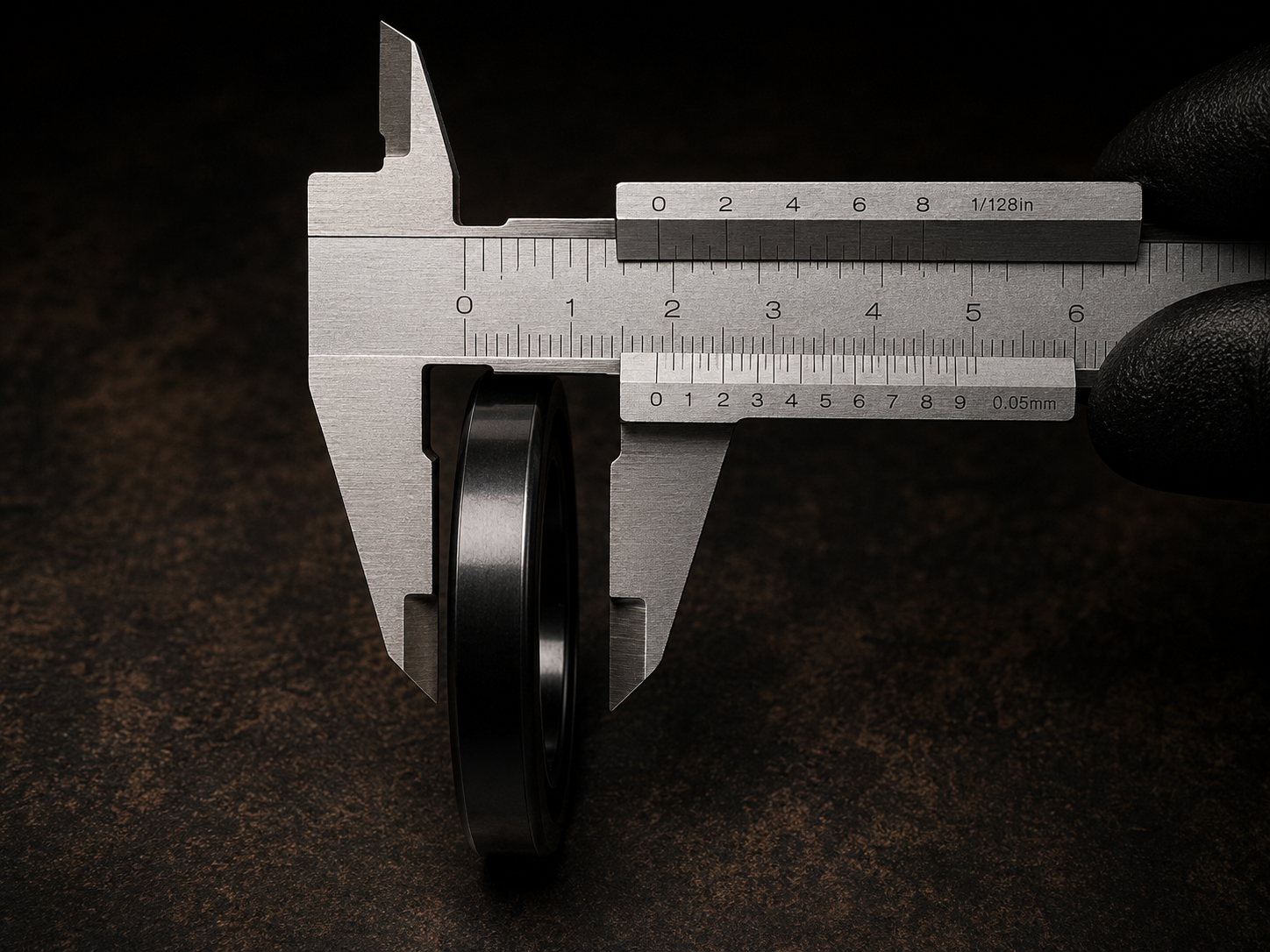

Mide el grosor del retén de extremo a extremo.
4. TIPOS DE RETENES INDUSTRIALES

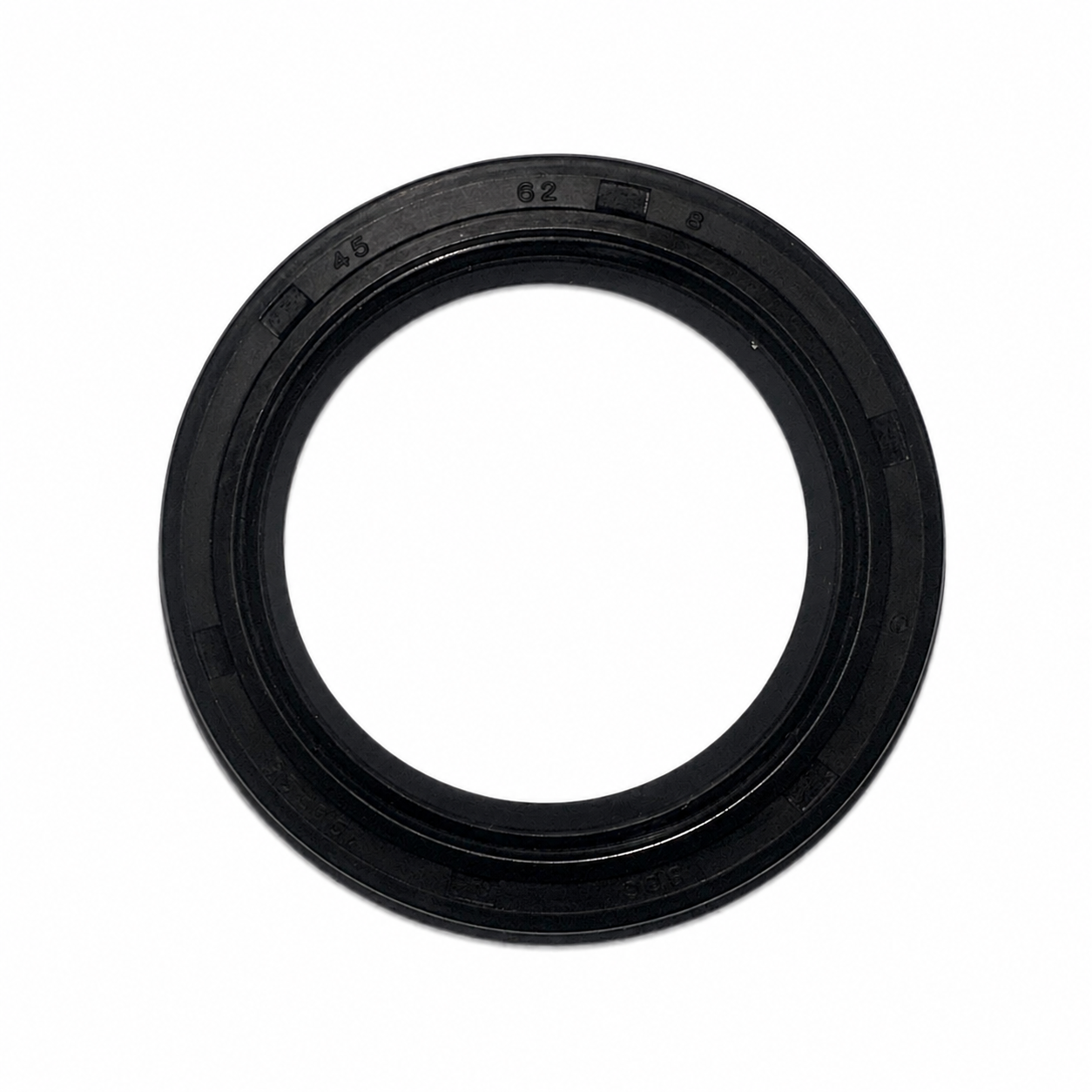

Retén estándar
Uso general en aplicaciones industriales.

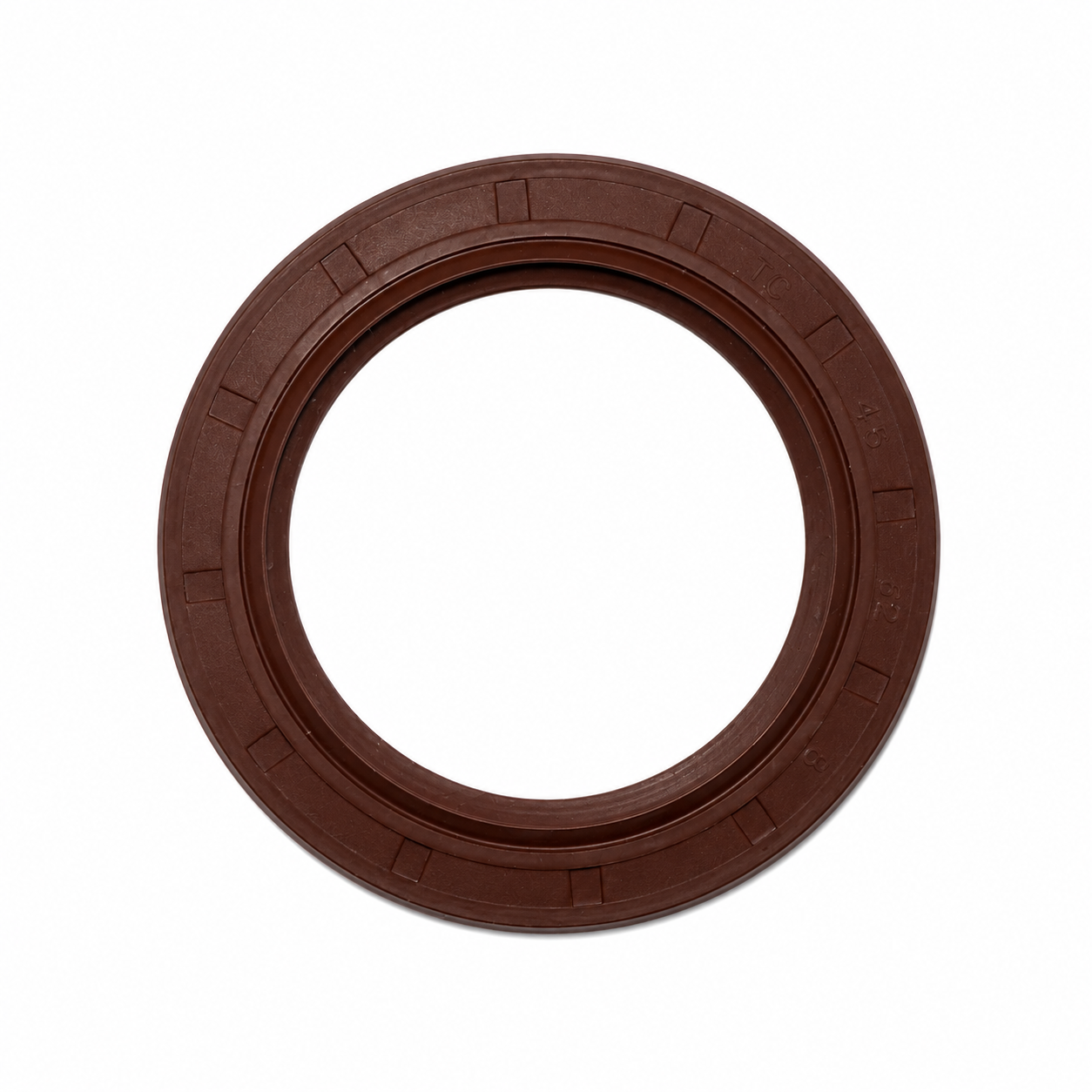

Retén de doble labio
Mayor protección contra polvo y suciedad.

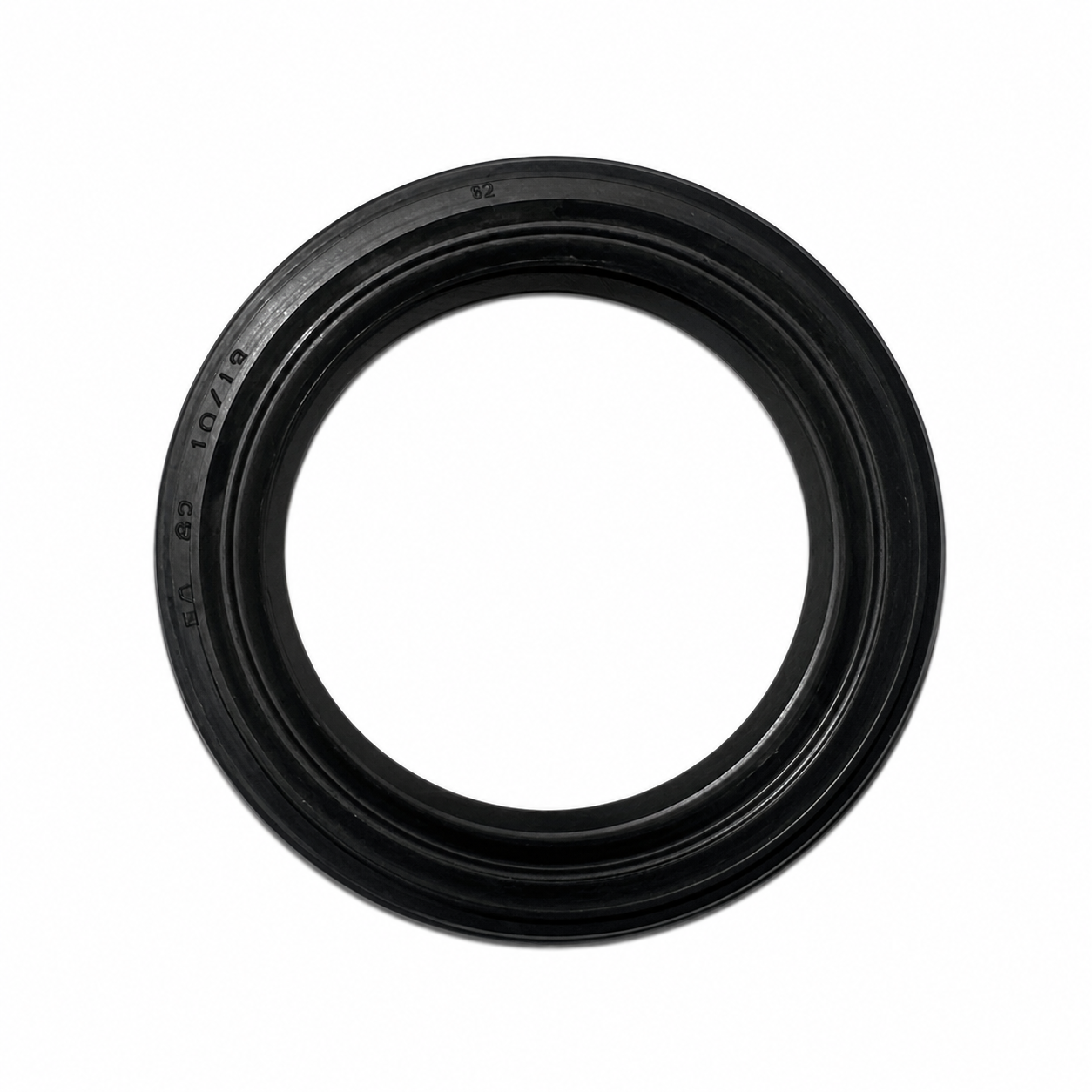

Retén de Viton
Resistente a altas temperaturas y químicos.
Retén reforzado
Para aplicaciones de alta presión y trabajo pesado.
5. ERRORES COMUNES AL MEDIR
- No limpiar el retén antes de medir.
- Usar herramientas inadecuadas o desgastadas.
- No verificar las tres medidas (d, D y H).
- Confundir unidades (mm vs pulgadas).
- No considerar el tipo de retén adecuado para la aplicación.
6. COMPARATIVA: RETENES MÁS UTILIZADOS
| Material | Temperatura | Resistencia química | Aplicaciones |
|---|---|---|---|

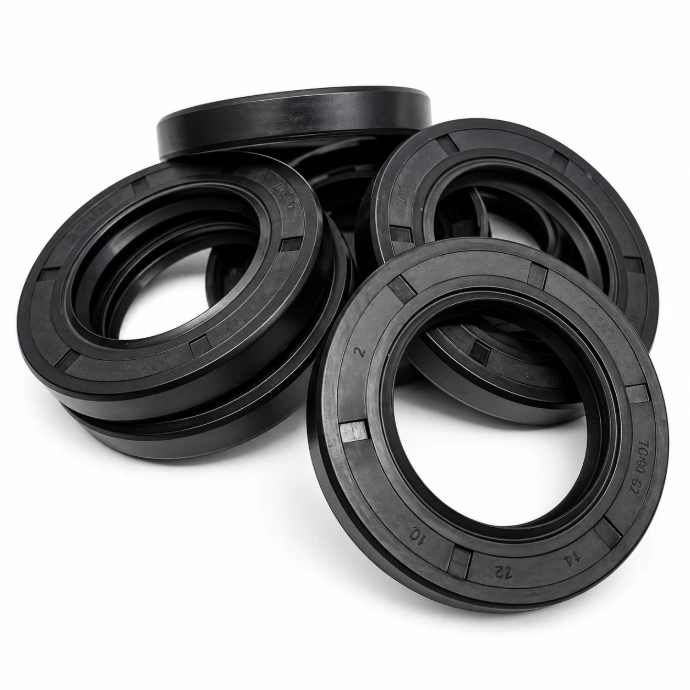

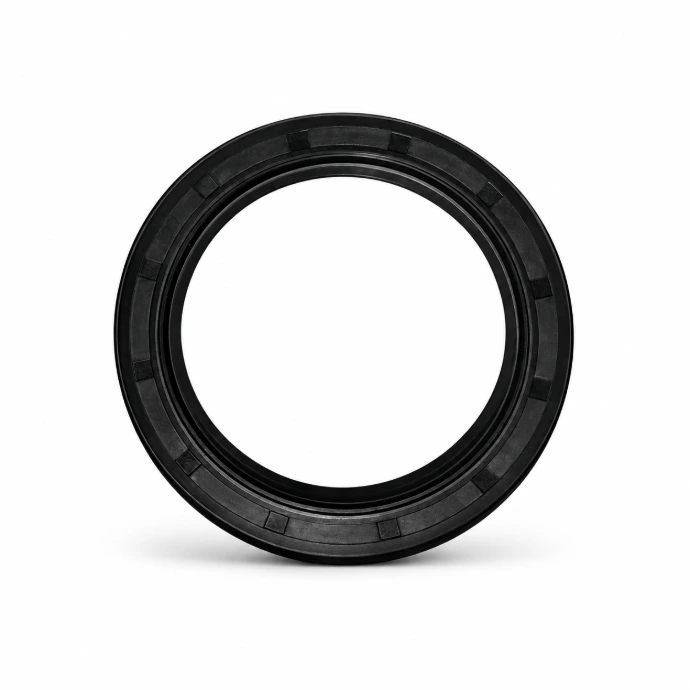

| Nitrilo (NBR) | -40°C a 100°C | Aceites, grasas | Uso general, hidráulica |
| Viton (FKM) | -20°C a 200°C | Químicos, solventes | Altas temperaturas |
| Silicón (VMQ) | -60°C a 200°C | Agua, ozono | Aplicaciones especiales |
7. APLICACIONES COMUNES
Maquinaria
agrícola
Maquinaria
pesada
Sistemas
hidráulicos
Equipos
industriales
